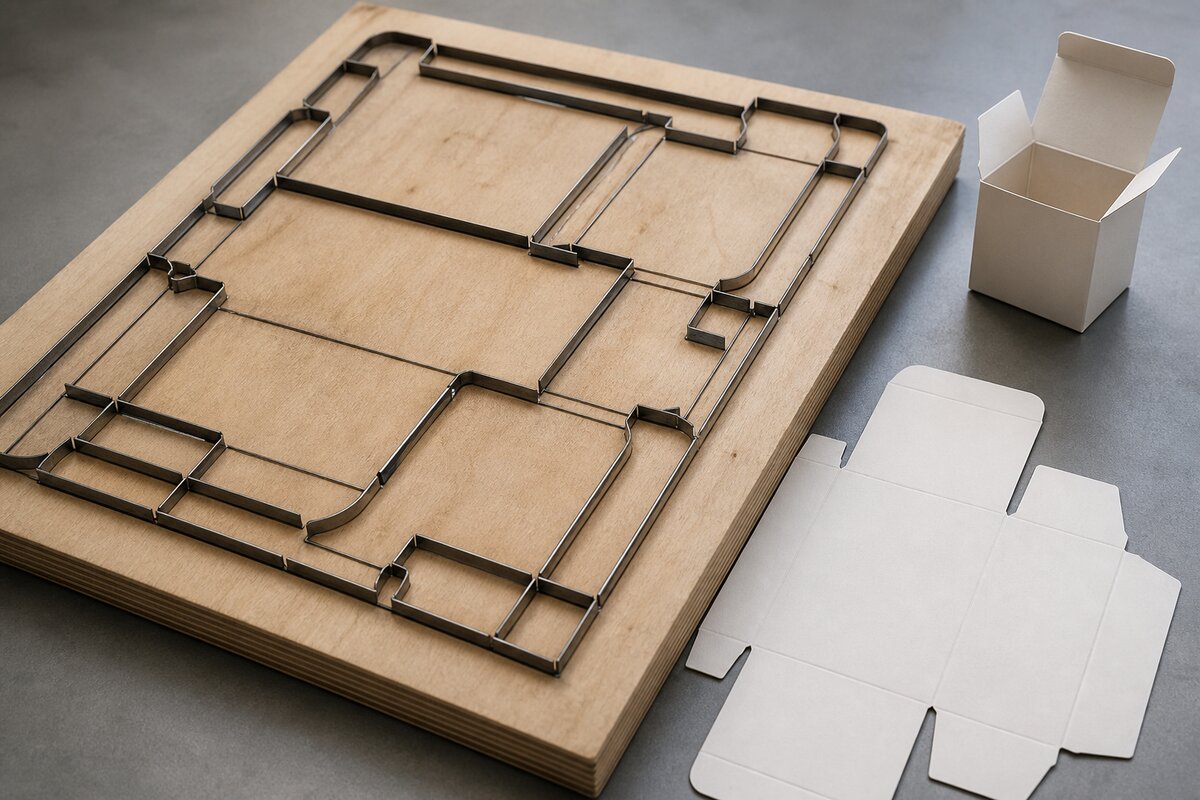

Штанцформа — это инструмент, который задаёт контур картонной заготовки. В фанерном основании устанавливают стальные режущие и биговальные линейки. Во время рабочего цикла форма одновременно вырубает изделие и формирует линии будущих сгибов.

Какие линии входят в штанцформу

• режущие — отделяют заготовку и вырезают окна или отверстия;
• биговальные — создают управляемую линию сгиба;
• перфорационные — формируют линию отрыва;
• линии надсечки — прорезают только часть толщины материала, когда это требуется конструкцией.

Не все операции нужны каждой коробке. Состав формы определяется развёрткой, материалом и тем, как изделие будет складываться.

Почему одной формы недостаточно для разных размеров

Штанцформа повторяет конкретную геометрию. Изменение длины, ширины, высоты коробки или положения клапана меняет развёртку. Даже если внешний вид почти одинаков, старый штамп может не подойти.

Повторно форму используют для того же изделия. Это делает последующие тиражи выгоднее, поскольку изготовление инструмента не приходится оплачивать заново.

Что влияет на стоимость штанцформы

Основные факторы — общий размер, длина и сложность контура, количество внутренних отверстий, биговок и перфораций. Несколько изделий можно объединить в одной форме, если это оправдано раскладкой и тиражом.

Цена формы — только часть заказа. Отдельно учитываются приладка пресса и количество рабочих циклов. Поэтому сравнивать варианты лучше по полной стоимости тиража, а не только по цене штампа.

Каким должен быть файл

Контур подготавливают в векторе в масштабе 1:1. Режущие, биговальные и другие линии должны различаться и быть однозначно подписаны. Дублирующиеся контуры и случайные разрывы недопустимы. Печатный дизайн проверяют относительно этой же развёртки.

Когда сначала нужен пробный образец

Для новой сложной конструкции полезно проверить образец: сборку, плотность клапанов, положение изделия внутри и удобство открывания. Это особенно важно для толстого картона, нестандартных замков и многоточечной склейки.

Что прислать для расчёта

• готовую развёртку либо размеры коробки;
• вид и толщину картона;
• тираж;
• требования к окнам, отверстиям, перфорации и сгибам;
• информацию о печати, ламинации и склейке.

Частые вопросы

Можно ли сделать форму по готовой коробке?

Да. Коробку измеряют и по ней восстанавливают развёртку, после чего согласуют изменения и материал.

Где хранится штанцформа после тиража?

Условия хранения и повторного использования лучше согласовать при заказе. Для повторного запуска всё равно проверяют состояние формы и актуальность развёртки.

Нужна ли отдельная форма для ламинированного картона?

Если геометрия не меняется, отдельный контур не требуется, но толщину и свойства материала учитывают при настройке вырубки и биговки.
