Фигурная вырубка бумаги и картона: возможности и ограничения

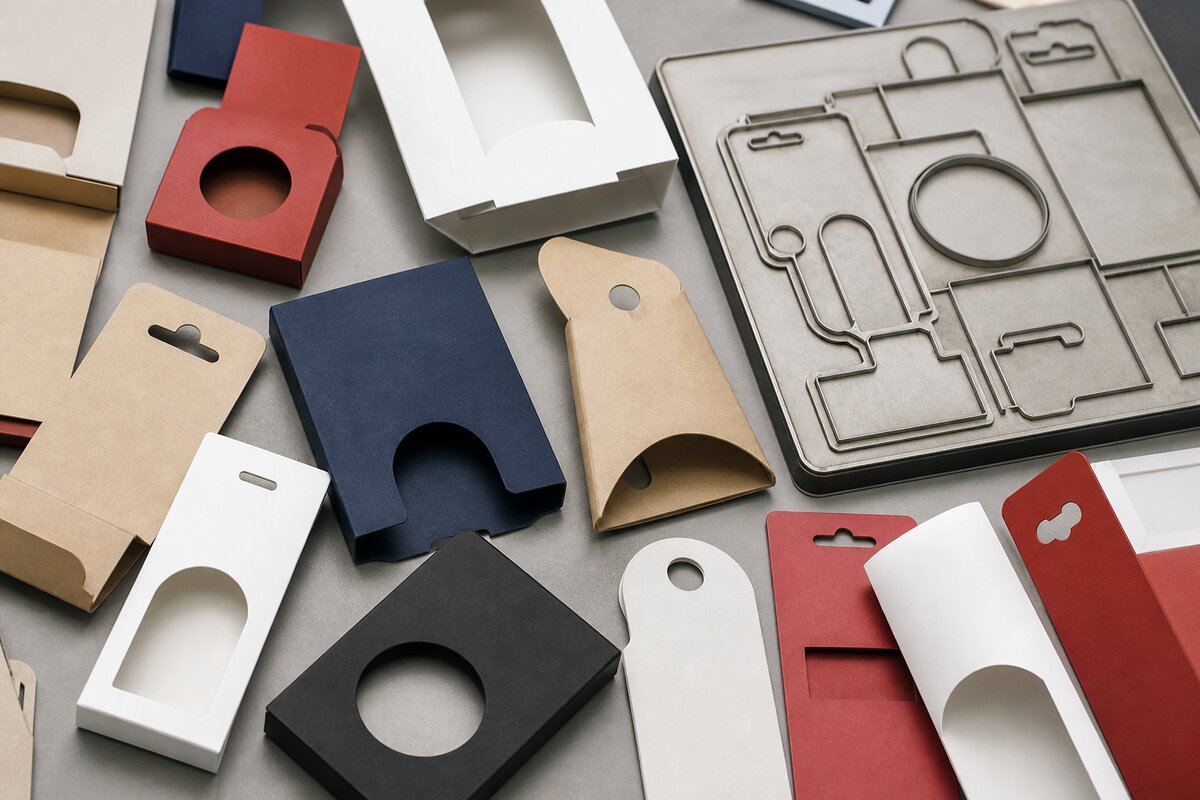

Фигурная вырубка нужна, когда изделие нельзя получить обычным прямым резом. Штамп повторяет заданный контур на каждом листе и подходит для серийного изготовления бирок, карточек, вкладышей, обложек, папок и элементов упаковки.

Что можно сделать фигурным контуром

• скруглённые и декоративные края;
• отверстия под шнур, крепёж или демонстрационный крючок;
• окна в упаковке и папках;
• фигурные карточки, приглашения и вкладыши;
• клапаны, замки и элементы самосборных конструкций;
• перфорацию и линии отрыва.

Какие контуры требуют доработки

Очень мелкие зубцы, узкие перемычки и острые внутренние углы могут быть непрочными или плохо отделяться от листа. Радиусы и минимальные расстояния зависят от материала. Контур оценивают не только по внешнему виду на экране, но и по тому, как готовое изделие будет выниматься, сгибаться и использоваться.

Как подготовить макет

Линию вырубки создают в векторе и отделяют от печатного изображения. Фон продолжают за контур, а важные элементы отодвигают внутрь безопасной зоны. Внутренние отверстия и линии биговки показывают отдельно.

Если фигурная форма должна точно совпасть с изображением, макет и штанцформу согласуют одновременно. Это особенно важно для рамок, фотографий и узких цветных полей вдоль края.

Материал и отделка

Бумага, мелованный картон, дизайнерский картон и ламинированные листы ведут себя по-разному. Плёнка повышает износостойкость, но меняет толщину и жёсткость. Тиснение, конгрев и лак располагают с учётом расстояния до края и будущих сгибов.

Когда штамп особенно выгоден

Затраты на штанцформу распределяются на весь тираж. Поэтому повторяющийся контур и последующие заказы делают штамповую вырубку экономичнее. Для единичного прототипа или постоянно меняющихся форм иногда рассматривают цифровую резку, но серийный тираж корректно сравнивать по полной стоимости и скорости производства.

Что прислать для расчёта

• готовый размер и тираж;
• материал и плотность;
• векторный контур или эскиз;
• макет печати;
• список отверстий, биговок, перфораций и отделки.

Частые вопросы

Можно ли сделать внутреннее фигурное окно?

Да. Его включают в штанцформу, если размеры и перемычки позволяют сохранить прочность изделия.

Подходит ли вырубка для ламинированного картона?

Да. Вид плёнки и общую толщину учитывают при настройке формы и пресса.

Можно ли повторно использовать контур?

Да, если размеры, биговки и конструкция изделия не меняются.
