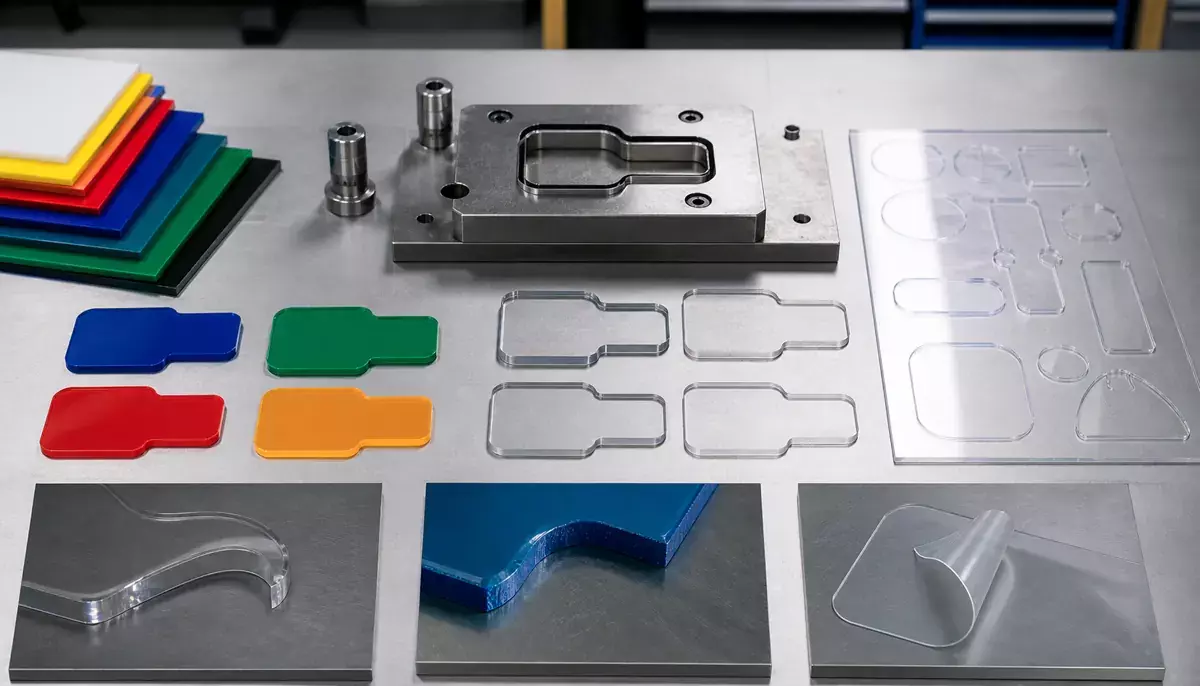

Деталь из пластика можно получить несколькими способами: вырубить штанцевальной формой, вырезать лазером, обработать фрезой или прорезать на плоттере. На изображении в макете результат выглядит одинаково — замкнутый контур нужной формы. В производстве технологии различаются по допустимым материалам, качеству кромки, скорости, стоимости подготовки и выгодному тиражу.

Для сотен и тысяч одинаковых деталей часто рациональна штанцевальная вырубка. Для прототипа или единичной сложной формы может подойти цифровой способ без изготовления штампа. Толстый жёсткий пластик нередко требует фрезерной обработки, а тонкие листы и плёнки можно резать на плоттере. Лазер подходит не для каждого полимера: материал должен быть точно известен и допущен к обработке на конкретном оборудовании.

Ниже сравним технологии и разберём, на что обратить внимание, если резку необходимо совместить с печатью, УФ-лаком или рельефной отделкой.

Что называют вырубкой пластика

В полиграфии вырубкой обычно называют обработку материала штанцевальной формой. В основании формы установлены режущие линейки, повторяющие контур детали. Под давлением пресса линейки проходят через материал и отделяют изделие от листа.

Одной формой можно создавать наружный контур, отверстия, окна, насечки и другие повторяющиеся элементы. Если свойства пластика и конструкция изделия позволяют, в форме могут сочетаться разные типы линий. Возможность каждого элемента проверяют по фактическому материалу и его толщине.

В разговорной речи заказчики часто называют «вырубкой» любую фигурную резку. Поэтому до расчёта лучше уточнить, какой результат требуется: единичный прототип, тираж одинаковых деталей, чистая декоративная кромка, отверстия, совмещение с печатью или высокая точность размеров.

Штанцевальная вырубка

Как работает

Для изделия изготавливают или подбирают готовый вырубной штамп. Лист пластика устанавливают в пресс, после чего форма за один рабочий цикл вырубает заданный контур. Для запечатанных листов важна приладка относительно меток и изображения.

Когда подходит

Штанцевальная вырубка особенно эффективна, если:

• требуется серийный тираж одинаковых деталей;
• контур повторяется без изменений;
• нужно совместить наружную форму с отверстиями или внутренними окнами;
• изделие предварительно запечатано или покрыто лаком;
• скорость тиражного производства важнее отсутствия стоимости штампа;
• планируются повторные заказы по той же конструкции.

Преимущества

• высокая производительность на повторяющемся тираже;
• одинаковая геометрия деталей при стабильном материале;
• возможность обрабатывать несколько элементов за один цикл;
• удобное включение в полиграфическую цепочку «печать — отделка — вырубка»;
• повторное использование формы, если её состояние и конструкция подходят следующему заказу.

Ограничения

Перед запуском требуется вырубная форма и приладка. Поэтому для одного прототипа или постоянно меняющейся геометрии способ может быть невыгоден. Минимальный размер деталей, расстояние между линиями и допустимый радиус зависят от пластика, формы и оборудования. Слишком хрупкий материал может трескаться, а слишком вязкий — давать перемычки или деформироваться.

Лазерная резка

Как работает

Лазер локально нагревает материал и движется по цифровому контуру. Физический штамп не требуется, поэтому форму можно быстро менять от детали к детали.

Когда может быть полезна

• прототип или короткая серия;
• сложный контур, для которого невыгодно сразу изготавливать штамп;
• необходимость быстро проверить геометрию;
• персонализированные или часто меняющиеся детали;
• материал, официально разрешённый для конкретного лазерного оборудования.

Ограничения и безопасность

Кромка после лазера подвергается нагреву. В зависимости от полимера она может оплавляться, менять цвет или приобретать наплыв. Для некоторых прозрачных материалов результат бывает аккуратным, для других тепловой след неприемлем.

Особенно важно знать точный состав пластика. Неизвестный лист нельзя безопасно отправлять в лазерную обработку. Материалы, содержащие хлор, включая многие виды ПВХ, при нагреве могут выделять опасные и коррозионно-активные продукты. Решение о лазерной резке принимает специализированное производство после идентификации материала и проверки регламентов оборудования.

Фрезерная обработка

Как работает

Вращающаяся фреза механически снимает материал по заданной траектории. Метод подходит для листовых пластиков и других жёстких материалов, особенно когда толщину сложно обработать вырубным штампом или плоттерным ножом.

Когда подходит

• толстые и жёсткие листы;
• крупноформатные детали;
• контуры, пазы и выборки различной глубины;
• небольшие и средние партии без вырубной формы;
• изделие требует механически обработанной, а не оплавленной кромки.

Ограничения

Внутренний угол зависит от диаметра инструмента и не всегда может быть идеально острым. После обработки возможны стружка, следы инструмента или необходимость дополнительной зачистки. Тонкий лист нужно надёжно фиксировать, иначе он может вибрировать или смещаться. Производительность на большом тираже одинаковых небольших деталей обычно ниже, чем у подходящей штанцевальной вырубки.

Плоттерная резка

Как работает

Нож плоттера перемещается по цифровому контуру и прорезает материал на заданную глубину. Штамп не нужен, поэтому способ удобен для макетов, образцов и коротких серий.

Когда подходит

• тонкий пластик, плёнка или другой материал, совместимый с оборудованием;
• прототип упаковки или POS-элемента;
• короткий тираж;
• частая смена контура;
• предварительная проверка конструкции перед изготовлением штампа.

Ограничения

Толщина и жёсткость материала ограничены усилием и типом ножа. На сложном контуре возможны замедление, смещение тонкого листа и неодинаковое качество в острых углах. Для большого тиража время обработки каждой детали может сделать способ дороже штанцевальной вырубки.

Сравнение способов

Критерий	Штанцевальная вырубка	Лазер	Фрезер	Плоттер
Подготовка инструмента	Требуется штамп	Физический штамп не нужен	Физический штамп не нужен	Физический штамп не нужен
Наиболее характерный тираж	Средний и большой повторяющийся	Прототипы и короткие серии	Единичные, малые и средние партии	Прототипы и короткие серии
Скорость повторяющейся операции	Высокая	Зависит от длины контура	Зависит от длины и глубины обработки	Зависит от длины контура
Толстый жёсткий пластик	Ограничено материалом и прессом	Зависит от вида пластика и мощности	Часто подходит	Обычно ограничено
Тепловое воздействие	Нет	Есть	Нет	Нет
Возможность быстро менять форму	Нужна новая форма	Да	Да	Да
Совмещение с тиражной печатью	Удобно при правильной приладке	Возможно, требует позиционирования	Возможно, требует позиционирования	Возможно, требует позиционирования
Основной риск	Неподходящий материал или форма	Оплавление и несовместимость полимера	Радиус фрезы и следы обработки	Ограничение толщины и фиксации

Таблица показывает типичные особенности, а не универсальный технологический допуск. Окончательный выбор делают после проверки марки пластика, толщины, размера детали, тиража и требований к кромке.

Как выбрать технологию по задаче

Нужна одна пробная деталь

Для проверки геометрии обычно рассматривают способ без изготовления штампа: плоттер, фрезер или допустимую для материала лазерную резку. После утверждения конструкции серийный тираж можно перенести на вырубную форму.

Нужны сотни одинаковых элементов

Если пластик подходит для пресса и контур технологичен, штанцевальная вырубка часто выигрывает производительностью. Стоимость формы распределяется на тираж, а при повторном заказе пригодный штамп можно использовать снова.

Деталь изготовлена из толстого листа

Сначала проверяют возможность фрезерной обработки. Штанцевальная вырубка толстого или хрупкого материала может быть технически невозможна либо давать неудовлетворительную кромку.

Важна прозрачная декоративная кромка

Нельзя выбирать способ только по названию материала. Разные прозрачные пластики по-разному реагируют на лазер, нож и давление. Нужен образец фактического листа и согласованный эталон результата.

Нужно совместить контур с печатью

Для запечатанной детали важны метки, вылет изображения за линию реза и стабильное положение отпечатка на листе. Чем меньше расстояние между изображением и контуром, тем заметнее любое отклонение. Макет печати и чертёж реза должны создаваться как единая конструкция.

Печать и вырубка пластика в одном цикле

Когда печать и вырубку выполняют разные подрядчики, заказчику приходится самостоятельно согласовывать формат листа, расположение меток, технологические поля и способ фиксации. Ошибка может обнаружиться только на приладке: изображение не совпадает с окном, рамка выглядит неравномерно, а полезная часть макета попадает под нож.

В Magenta Exclusive можно связать штанцевальную вырубку с печатью УФ-красками методом шелкографии, УФ-лаком и другими доступными операциями. Для сложного изделия последовательность определяют до производства форм. Это особенно полезно для POS-материалов, пластиковых деталей, декоративных элементов и изделий с рельефным логотипом.

Общие сведения о технологии и материалах приведены также в статье «Вырубка в полиграфии».

Что нужно для расчёта

Подготовьте:

1. Точное название пластика или технический лист материала.
2. Толщину, формат и цвет листа.
3. Размер готовой детали.
4. Тираж.
5. Векторный контур либо эскиз с размерами.
6. Требования к кромке и острым углам.
7. Информацию о печати, лаке и других покрытиях.
8. Необходимость внутренних отверстий, окон или насечек.
9. Образец, если материал необычный или результат критичен.

Если производственного чертежа пока нет, для предварительной оценки можно прислать эскиз, фотографию похожего изделия и основные размеры.

Частые вопросы

Что дешевле: штамп или лазер?

Ответ зависит от тиража, длины контура, материала и требований к кромке. Штамп требует первоначальных расходов, но обычно эффективен при повторяющемся тираже. Цифровая резка не требует формы, однако каждая деталь обрабатывается по контуру.

Можно ли вырубать уже запечатанный пластик?

Да, если материал совместим с вырубкой, а макет содержит необходимые поля и метки. До тиража проверяют совмещение и устойчивость печати к дальнейшей обработке.

Можно ли резать лазером ПВХ?

Материалы с содержанием хлора нельзя передавать в лазерную резку без специальных регламентов и подтверждения со стороны профильного производства. Сначала необходимо точно идентифицировать пластик. Для ПВХ обычно рассматривают механические способы обработки.

Когда выгодно изготовить вырубной штамп?

Когда контур утверждён, требуется серия одинаковых деталей или ожидаются повторные заказы. Точку экономической целесообразности рассчитывают для конкретного формата, формы и тиража.

Можно ли одним штампом сделать контур и отверстия?

Во многих конструкциях — да. Возможность зависит от расстояния между элементами, толщины пластика и устройства формы.

Заказать вырубку пластика

Пришлите тип и толщину пластика, размер детали, тираж и контур. Мы проверим технологичность конструкции, возможность использования готовой формы или необходимость нового штампа, а также совместимость вырубки с печатью и отделкой.

Минимальная сумма заказа — 5 000 ₽. Предварительный расчёт подготовим в течение 1 рабочего дня.
