В сложной упаковке результат зависит не только от качества каждой операции, но и от порядка, в котором они выполняются. Лак должен держаться на выбранной плёнке, фольга — переноситься на фактическую поверхность, вырубка — совпадать с печатью, а клеевая зона — оставаться пригодной для сборки.

Ошибку в последовательности часто невозможно исправить на последнем этапе. Если ламинация перекрыла клеевой клапан, коробка может расклеиваться. Если тиснение запланировали после сборки, пресс не получит доступ к нужной зоне. Если контур вырубки изменили после печати, изображение перестанет совпадать с конструкцией.

При этом единственного правильного порядка для всех изделий нет. Он зависит от материала, макета, оборудования, покрытия и конструкции. Ниже приведена базовая логика, которая помогает составить технологическую цепочку и вовремя выявить несовместимые операции.

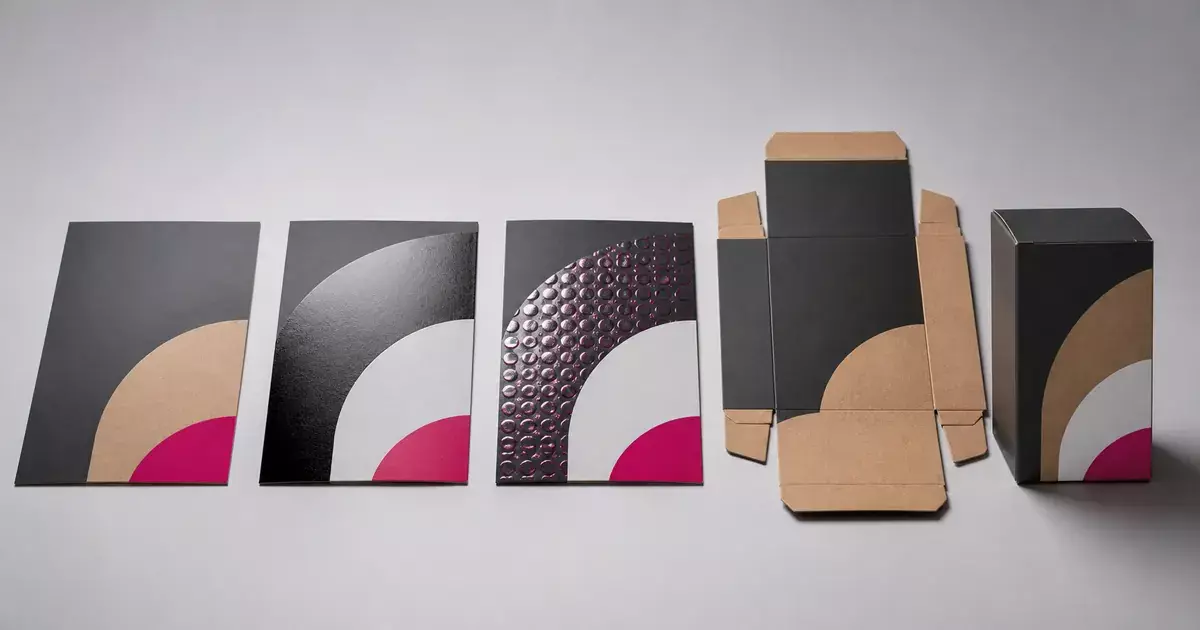

Типовая цепочка изготовления упаковки

Для складной картонной коробки общий маршрут часто выглядит так:

1. Разработка и проверка конструкции.
2. Выбор материала и направления волокон.
3. Подготовка макета печати и отдельных слоёв отделки.
4. Цветопроба или технологический образец, если он нужен.
5. Печать.
6. Защитное покрытие или ламинация.
7. Декоративные операции: УФ-лак, шелкография, тиснение, конгрев.
8. Вырубка, биговка, рицовка и перфорация.
9. Удаление облоя и подготовка деталей.
10. Склейка, сборка и комплектация.
11. Контроль и упаковка готового тиража.

Это не жёсткая инструкция. Некоторые операции меняются местами или выполняются только на отдельных деталях. Например, шелкография может наноситься непосредственно на дизайнерский картон без офсетной печати, а тиснение иногда делают до ламинации, если эффект должен находиться под плёнкой. Решение принимают до изготовления форм и запуска тиража.

Сначала конструкция, затем дизайн

Развёртка определяет наружный контур, клапаны, замки, сгибы, окна и места соединения. Поэтому дизайн нужно размещать на утверждённой конструкции, а не подгонять чертёж под уже завершённую картинку.

На этом этапе технолог проверяет:

• размеры изделия и соответствие товару;
• ширину клапанов и возможность склейки;
• направление волокон картона;
• расстояние важных элементов от реза и сгиба;
• доступность зон для тиснения и конгрева;
• расположение клеевых участков;
• возможность изготовления вырубной формы;
• формат заготовки для каждого оборудования.

Если конструкция изменяется после подготовки печати, необходимо повторно проверить все слои макета.

Печать до отделки

Офсетная или трафаретная печать обычно создаёт основное цветное изображение до декоративных и формообразующих операций. Плоский лист легче стабильно подать в оборудование, высушить и совместить со следующими процессами.

Перед печатью уже должны быть известны:

• способ ламинации;
• расположение выборочного лака;
• участки тиснения и конгрева;
• контур вырубки и биговки;
• клеевые зоны;
• требования к технологическим меткам и захватам.

Печать «просто по картинке» без учёта следующих операций создаёт риск, что метки окажутся обрезаны слишком рано, лак попадёт на сгиб, а изображение — под нож.

Ламинация: защита и новая рабочая поверхность

Ламинация закрывает печатный слой плёнкой, изменяет блеск и тактильные свойства поверхности, повышает стойкость к истиранию. Одновременно плёнка становится основой для последующего лака, фольги или клея. Поэтому выбирать её только по внешнему виду нельзя.

До производства нужно проверить:

• совместимость плёнки с выборочным или объёмным УФ-лаком;
• перенос фольги на поверхность;
• поведение плёнки при конгреве и биговке;
• наличие участков, которые должны остаться без ламинации;
• склонность материала к скручиванию после односторонней обработки.

Тиснение до или после ламинации

Оба варианта возможны, но дают разный результат.

Если тиснение выполняется до ламинации, плёнка перекрывает отпечаток. Она может приглушить блеск фольги или изменить выраженность рельефа, зато декоративный элемент оказывается защищён сверху.

Если тиснение выполняется после ламинации, фольга находится на поверхности и выглядит ярче. Но требуется плёнка и фольга, совместимые по температуре и адгезии. Конгрев также должен формироваться без разрыва и побеления покрытия.

Порядок выбирают по образцу, а не по универсальному правилу. Особенности процесса раскрыты в статье «Тиснение и конгрев заламинированного картона».

УФ-лак после печати или ламинации

УФ-лак может наноситься непосредственно на запечатанный материал или поверх подходящей ламинации. На матовой плёнке выборочный глянцевый лак создаёт заметный контраст. Объёмный лак добавляет выраженный рельеф.

Перед нанесением проверяют:

• смачиваемость и адгезию лака;
• совместимость с краской или плёнкой;
• точность совмещения с печатным изображением;
• размер мелких элементов и расстояния между ними;
• отсутствие лака в нежелательных зонах сгиба и склейки;
• дальнейшее воздействие давления и температуры при тиснении.

Если лак и фольга находятся рядом или пересекаются, порядок определяется по макету и материалам. Нельзя автоматически считать, что один процесс всегда выполняется раньше другого: лак может мешать переносу фольги, а тиснение — деформировать уже созданный рельеф.

Сравнение эффектов приведено в статье «Выборочный и объёмный УФ-лак».

Тиснение и конгрев до вырубки

На плоском листе проще обеспечить опору, позиционирование и стабильную подачу. Поэтому тиснение и конгрев обычно планируют до окончательной вырубки и сборки. После отделения сложной детали от листа её труднее фиксировать, а тонкие клапаны могут деформироваться под давлением.

Исключения встречаются при работе по готовым изделиям или отдельным деталям. В таком случае возможность обработки оценивают по геометрии и доступу к обратной стороне.

Для совмещённого тиснения и конгрева важны клише, матрица и точное положение изображения. Если рядом проходит линия реза или биговки, расстояние до неё согласуют с технологом до изготовления оснастки.

Вырубка после печати и декоративной отделки

Вырубка формирует окончательный контур и линии сгиба. Обычно её выполняют после печати, ламинации, лака и тиснения, потому что листовая заготовка удобнее для предыдущих операций.

В вырубной форме могут сочетаться:

• наружный рез;
• внутренние окна и отверстия;
• биговальные линии;
• рицовка для толстого материала;
• перфорация;
• насечки и линии отделения.

После вырубки проверяют не только контур, но и совмещение с изображением, качество сгиба и отсутствие повреждений покрытия. Подробнее о процессе — в статье «Вырубка в полиграфии».

Склейка и сборка — последний формообразующий этап

После вырубки заготовку очищают, складывают и соединяют. Склейка стоит ближе к концу цепочки, поскольку собранное изделие сложнее подавать в печатное и отделочное оборудование.

К этому моменту клеевые зоны должны:

• находиться в правильном месте;
• иметь достаточную площадь;
• быть совместимы с выбранным клеем;
• не быть случайно закрыты лаком или неподходящей плёнкой;
• сходиться без чрезмерного напряжения клапанов.

Если конструкция включает ложемент, обечайку или несколько деталей, порядок внутренней сборки определяют отдельно. Некоторые элементы необходимо установить до закрытия корпуса.

О ручных операциях и сложных конструкциях читайте в статье «Сложная склейка и ручная сборка коробок».

Типовые технологические цепочки

Полноцветная коробка с матовой ламинацией и выборочным УФ-лаком

1. Утверждение развёртки.
2. Офсетная печать.
3. Матовая ламинация совместимой плёнкой.
4. Выборочный УФ-лак.
5. Вырубка и биговка.
6. Склейка.

Если добавляется фольга, её положение относительно лака и совместимость с плёнкой проверяют до утверждения порядка.

Коробка из тёмного дизайнерского картона

1. Проверка материала и направления волокон.
2. Шелкография белой или металлизированной УФ-краской.
3. Тиснение или конгрев, если предусмотрены.
4. Вырубка и формирование линий сгиба.
5. Склейка или ручная сборка.

Кашированная упаковка

1. Печать декоративного лайнера.
2. Ламинация и отделка лайнера в согласованном порядке.
3. Каширование на жёсткую основу.
4. Вырубка, рицовка или раскрой в зависимости от конструкции.
5. Формирование и сборка изделия.

Точная цепочка зависит от типа кашированной коробки и способа обтяжки.

Пластиковая деталь с печатью и фигурным контуром

1. Проверка марки пластика.
2. Тест адгезии краски.
3. Печать УФ-красками методом шелкографии.
4. УФ-лак или рельефная операция, если предусмотрены.
5. Вырубка по меткам.
6. Установка детали в готовое изделие.

Частые ошибки в последовательности

Клеевые зоны закрыты плёнкой или лаком

Клей работает не по картону, а по покрытию, с которым может быть несовместим. Проблема обнаруживается только на сборке, хотя возникла на этапе подготовки макета.

Тиснение запланировано после сборки

Готовая коробка не помещается в пресс или не позволяет установить матрицу с обратной стороны. Операцию приходится отменять либо переделывать конструкцию.

Вырубной контур изменён после печати

Поля и изображение перестают соответствовать новой геометрии. Сдвиг особенно заметен на рамках, окнах и симметричных элементах.

Не проверена совместимость лака и плёнки

Лак собирается в капли, растекается или отслаивается. Внешне похожие ламинационные плёнки могут вести себя по-разному.

Нет технологического запаса

Приладка каждой операции расходует часть листов. Если запас рассчитан только на печать, к финальной сборке может не хватить годных экземпляров.

Разные подрядчики не согласовали формат передачи

На следующем оборудовании не хватает поля захвата, меток или ровной кромки. Перевозка между производствами также увеличивает риск повреждения уже нанесённой отделки.

Что нужно согласовать до запуска

Соберите единое техническое задание:

• чертёж утверждённой развёртки;
• материал и направление волокон;
• цветность CMYK и номера Pantone;
• отдельные векторные слои белил, лака, фольги, конгрева и вырубки;
• вид ламинационной плёнки;
• расположение клеевых зон;
• тираж и технологический запас;
• эталон цвета и отделки;
• порядок операций;
• критерии приёмки;
• способ упаковки и передачи готового тиража.

Общие требования к файлам собраны в статье «Как подготовить макет упаковки к печати и отделке».

Почему один производственный подрядчик снижает риск

Каждая дополнительная операция взаимодействует с предыдущей. Производству нужно знать не только свой участок, но и весь будущий маршрут изделия. Если печать, ламинация, лак, тиснение, вырубка и сборка согласованы в одном месте, проще заранее проверить формат, материалы, метки и технологический запас.

Это не отменяет проб и контроля, но уменьшает количество несогласованных передач между подрядчиками. Для типографий и рекламных агентств такой формат позволяет передать одну операцию или взаимосвязанный производственный участок. Подробнее — в статье «Отделочные услуги для типографий и агентств».

Частые вопросы

Что делать сначала: ламинацию или тиснение?

Оба порядка возможны. Выбор зависит от желаемого вида, плёнки, фольги, рельефа и последующих операций. Правильный вариант проверяют на конкретных материалах.

УФ-лак наносится до или после ламинации?

Если нужен контраст глянцевого лака и матовой плёнки, лак наносят после ламинации. Возможен и лак непосредственно по печати. В обоих случаях проверяют адгезию.

Почему вырубку обычно делают после отделки?

Плоский невырубленный лист удобнее подавать и позиционировать в печатном, лакировочном и тиснильном оборудовании. После вырубки детали становятся менее стабильными.

Можно ли сначала склеить коробку, а затем нанести логотип?

Иногда да, но доступные технологии и зона нанесения будут ограничены геометрией готового изделия. Такой маршрут необходимо проверить до сборки всего тиража.

Кто должен определить окончательный порядок?

Технолог производства после изучения конструкции, материала, макета и возможностей оборудования. Дизайнер или заказчик задаёт требуемый эффект, но не должен самостоятельно фиксировать маршрут без производственной проверки.
