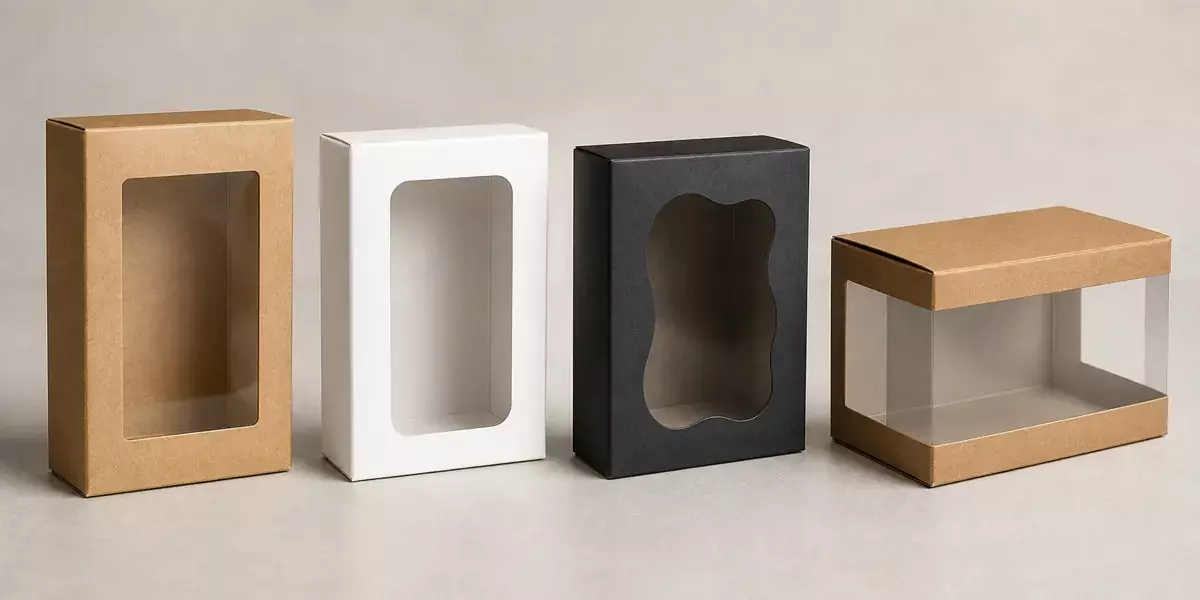

Коробки с прозрачным окном: конструкция и изготовление

Прозрачное окно показывает товар, не открывая упаковку. Его используют для кондитерских изделий, косметики, текстиля, подарочных наборов и непродовольственных товаров. Однако окно — это не просто отверстие в макете: оно ослабляет панель, добавляет материал и операцию вклейки, влияет на штабелирование и внешний вид коробки.

Из чего состоит окно

В картоне вырубают проём, а с внутренней стороны приклеивают прозрачную плёнку. Плёнка должна перекрывать отверстие и оставлять достаточный клеевой контур. Размер этого контура назначает технолог с учётом формы окна, материала коробки и способа вклейки.

Для разных задач применяют разные прозрачные полимеры. Выбор зависит от жёсткости, прозрачности, склонности к царапинам, способа склейки, условий хранения и требований к контакту с продуктом. Для пищевой упаковки заказчик должен заранее указать нормативные требования и схему прямого либо непрямого контакта.

Как форма влияет на прочность

Чем крупнее окно и чем ближе оно к сгибу, краю или замку, тем сильнее меняется жёсткость панели. Острые внутренние углы концентрируют напряжение и могут надрываться, поэтому их часто скругляют. Узкие картонные перемычки легко деформируются при вырубке, вклейке и сборке.

Окно проектируют на развёртке, но проверяют на собранной коробке: товар не должен давить на плёнку, а соседние клапаны — перекрывать обзор. Для тяжёлого товара иногда лучше уменьшить проём или перенести его на другую грань.

Печать и отделка вокруг окна

Полноцветную печать, ламинацию, тиснение и лак планируют до вырубки. В зоне приклейки плёнки не должно быть покрытия, которое ухудшает адгезию, если технология не предусматривает иного. Фольгу и рельеф лучше располагать с учётом ножей штампа и будущего сгиба.

Сама прозрачная вставка тоже может стать частью дизайна: на неё иногда наносят локальное изображение или белую краску. Но печать по плёнке добавляет требования к совмещению и адгезии, поэтому её оценивают отдельно.

Вклейка плёнки

Для стабильной вклейки нужны плоская заготовка, чистая поверхность и повторяемая геометрия окна. Клей подбирают под картон и полимер. Его не должно быть видно в проёме, но клеевой шов обязан выдерживать сборку, перевозку и хранение.

Автоматическая операция рациональна для повторяемых серийных конструкций. Сложная форма, небольшой тираж или нестандартная плёнка могут потребовать полуавтоматической либо ручной работы. Это влияет на цену и срок.

Нужен ли прототип

Да, особенно если окно большое, асимметричное или расположено рядом с замком. Белый образец позволяет проверить прочность и обзор, а экземпляр с фактической плёнкой — внешний вид, блики, царапины и качество клеевого контура.

Что указать для расчёта

• размеры, масса и положение товара;
• формат и конструкция коробки;
• размер и форма окна;
• тираж;
• требования к плёнке и контакту с продуктом;
• печать, ламинация и отделка;
• способ поставки: плоские заготовки или собранные коробки.

Если развёртки нет, пришлите товар или точную 3D-модель. Конструктор заложит проём, клеевую рамку и безопасные расстояния, после чего изготовит прототип.

Частые вопросы

Можно ли сделать окно без пластика?

Да, открытый вырубленный проём возможен, если товар не требует защиты и конструкция сохраняет прочность. Это другое решение и его нужно отдельно проверить.

Может ли окно проходить через сгиб?

Технически существуют сложные конструкции, но обычная вклеенная плёнка и сгиб конфликтуют. Без прототипа такое решение запускать не стоит.

Почему окно запотевает?

Причиной может быть температура, влажность и сам продукт, а не полиграфическое изготовление. Для пищевой продукции нужно учитывать вентиляцию и условия хранения вместе с технологом заказчика.
